阻燃熱縮管選型指南：材料科學與標準解析

?

在新能源汽車高壓線束、數據中心服務器機柜和軌道交通電氣箱體等關鍵應用場景中，選擇錯誤的阻燃熱縮管不僅意味著失誤，更會帶來嚴重安全隱患。一次故障可能引發連鎖風險：導致電動汽車電池短路、密閉數據中心內的煙霧吸入危害或軌道交通系統服務中斷。面對復雜的聚合物化學體系、不斷演進的全球標準以及針對細分場景優化的阻燃配方，如何選擇既能滿足合規要求又能提供可靠保護的解決方案？

本指南專為需要超越“簡單合規”選擇的工程師、材料科學家和采購專家量身定制。我們將深入解析阻燃系統的材料科學，解讀關鍵性能標準，并重點介紹先進無鹵阻燃（HFFR）技術如何解決行業未滿足的需求。

?

一.?材料體系的雙重分類與性能關聯

阻燃熱縮管的性能由兩個相互依存的組成部分決定：基礎聚合物（機械/熱性能骨架）和阻燃系統（防火安全核心）。要精準選型，必須理解它們之間的協同作用。

1.?按基礎材料分類

每種聚合物都針對特定的環境和機械需求設計。以下是行業專業人士關注的關鍵特性和應用場景分析：

• 聚烯烴（PO）：連續使用溫度范圍-40°C至125°C（標準）或150°C（交聯型）。具有高柔韌性（肖氏D硬度20 kV/mm）和良好的耐溫和油性。適用于新能源汽車低壓線束、消費電子和工業布線，但對強溶劑（如酮類）耐受性較差。

• 氟橡膠（FKM）：連續使用溫度-20°C至200°C，峰值250°C。具有卓越的耐油/燃料性能（ASTM D471：在IRM 903油中體積膨脹

• 聚四氟乙烯（PTFE）：連續使用溫度-200°C至260°C，峰值300°C。具有超高熱穩定性、低摩擦系數（

• 聚氯乙烯（PVC）：連續使用溫度-15°C至80°C。成本效益高，固有阻燃性（通過氯元素），耐磨性好。適用于低壓建筑布線（傳統系統），但燃燒時會釋放氯氣，且增塑劑可能遷移（鄰苯二甲酸鹽不符合RoHS 2.0）。

?

2.?按阻燃系統分類

阻燃系統不僅決定?flammability 等級，還影響煙密度（ASTM E662）、有毒氣體排放（ISO 5659-2）以及加工后聚合物性能的保持。以下是行業標準系統的技術比較：

• 鹵系阻燃系統（溴/銻）

-?機制：氣相抑制——溴自由基（Br?）中斷燃燒鏈?zhǔn)椒磻?yīng)，三氧化二銻（Sb?O?）作為協效劑提高溴效率

-?優點：低添加量（5-12%）即可實現高阻燃效率，對聚合物加工性影響最小

-?缺點：產生腐蝕性溴化氫（HBr）氣體（冷凝后pH 400（ASTM E662）；高溫火災中產生有毒副產物（如二噁英）

-?法規風險：在歐盟（REACH SVHC清單中的十溴二苯醚）和中國（GB/T 2408-2021對鹵素含量的限制）受到限制

• 無鹵阻燃（HFFR）系統（現代標準）

在法規（RoHS 2.0、REACH、中國GB 30288-2013）和對“設計更安全”解決方案的市場需求推動下，HFFR系統依靠凝聚相作用（冷卻、成炭）來抑制火焰。

-?金屬氫氧化物（ATH/MDH）：通過吸熱分解（釋放H?O蒸氣）冷卻聚合物，殘留氧化物形成物理屏障。需30-60 wt%添加量，成本低、無毒、煙密度抑制優異（Ds,4min

-?氮系（膨脹型）：膨脹形成閉孔炭層（膨脹作用）阻擋熱量/氧氣，釋放不可燃N?氣體。需15-25 wt%添加量，炭層穩定性好，與大多數聚合物兼容，但耐濕性差（在>85%RH環境下炭層降解），高溫性能有限（>150°C）

-?磷系（紅磷）：氧化形成聚磷酸，催化成炭，形成高熱穩定性炭層。僅需5-12 wt%添加量，效率超高，對聚合物性能影響最小，煙毒量低，但傳統紅磷易吸濕（吸濕性>2%），有釋放磷化氫（PH?）的風險（有毒、可燃?xì)怏w）

?

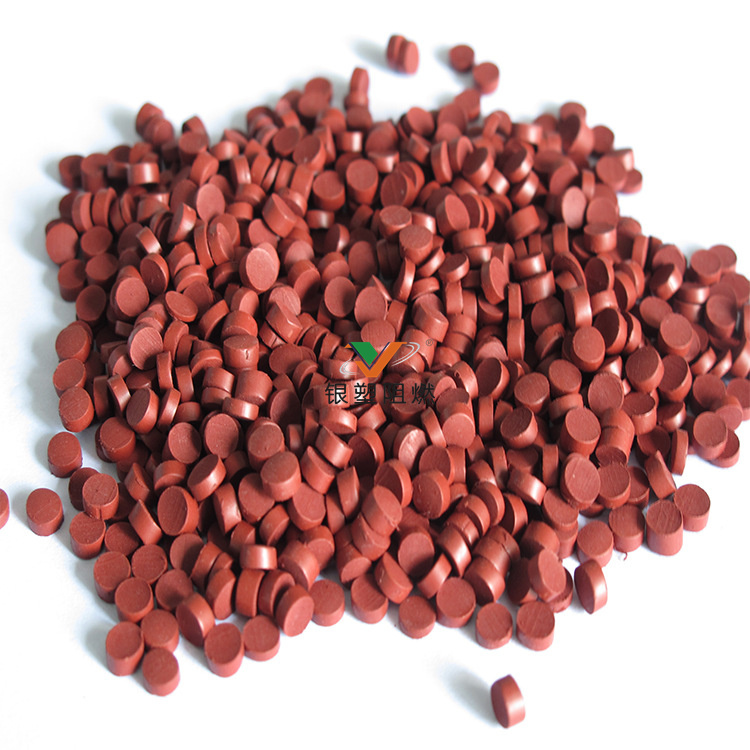

二.?技術突破：微膠囊化紅磷FRP-950X

對于聚烯烴基阻燃熱縮管（新能源汽車、數據中心和工業應用中最廣泛的類型），微膠囊化紅磷FRP-950X解決了傳統HFFR系統的關鍵限制。它不僅是一種阻燃添加劑，更是為高性能應用精準設計的解決方案。

• FRP-950X的創新特點

采用原位聚合微膠囊化技術：環氧改性樹脂薄殼與磷顆粒結合形成屏障，使吸濕率降至2%，按ASTM D570），消除PH?釋放（擠出過程中

• 在熱縮管中的作用機制

當暴露于火焰時，F(xiàn)RP-950X經歷三步保護反應：

- 氧化：磷在250-300°C氧化成聚磷酸（PPA）

- 炭催化：PPA使聚烯烴基質脫水，促進形成致密閉孔炭層（10wt%添加量時厚度約500μm）

- 屏障形成：炭層阻擋熱量傳遞至下層聚合物（熱反射>80%）并防止可燃揮發物釋放，有效自熄

?

三.?關鍵標準解讀

合規不僅僅是通過測試，更是要使標準與應用風險?profile 匹配。以下是對阻燃熱縮管最相關標準的技術解析：

1.?UL 224（絕緣套管）

定義擠壓熱縮管的要求，包括阻燃性、介電強度和耐熱性。關鍵阻燃測試：樣品置于125mm火焰中10秒，必須在30秒內自熄，且火焰不蔓延至管端。這是北美市場的基礎要求——沒有該認證，套管不能用于UL列名的電氣設備。

2.?UL VW-1（垂直燃燒測試）

線纜應用阻燃性的黃金標準——模擬垂直方向單根電線/套管燃燒（模擬真實線束環境）。嚴苛標準包括：10秒點燃，最長30秒自熄時間；無點燃下方棉指示器的火焰滴落；炭化距離火焰路徑不超過25mm。微膠囊化紅磷憑借快速成炭特性，自熄時間持續

3.?IEC 60695（灼熱絲測試）

對密閉環境（如數據中心、EV電池包）至關重要，“熱表面點燃”是潛在風險（如故障電阻導致）。關鍵測試包括：

• GWIT（灼熱絲點燃溫度）：樣品點燃并燃燒>30秒的最低溫度。FRP-950X配方的PO套管GWIT >850°C（ATH配方PO為775°C）

• GWFI（灼熱絲可燃性指數）：樣品不點燃或燃燒≤10秒的最高溫度。FRP-950X配方套管滿足GWFI 960°C

• 應用關聯：EV電池標準（如ISO 6469-3）要求GWIT >800°C——FRP-950X確保合規且有余量

4.?無鹵阻燃新興標準

中國GB/T 2408-2021：“無鹵”認證要求鹵素含量

歐盟EN 60695-11-10：對公共交通工具（火車、巴士）用套管要求煙霧毒性測試（NOx、SOx、HCl）

?

四.?工程選型框架：從規格到解決方案

選擇阻燃熱縮管需要使材料特性與應用的獨特應力條件相匹配。以下是避免過度指定（成本高昂）或指定不足（風險）的分步框架：

1.?確定工作溫度邊界

連續使用：使聚合物的Tg（玻璃化轉變溫度）與環境匹配。例如：

• 新能源汽車電池艙（60-80°C）：標準PO（Tg ~-20°C）+ FRP-950X

• 引擎艙應用（120-150°C）：交聯PO（Tg ~-30°C）或FKM + FRP-950X

• 峰值溫度：考慮瞬態事件（如電池充電峰值、短路）。FRP-950X的炭層在600°C以下保持穩定——為安全系統激活爭取關鍵時間

2.?評估環境暴露因素

化學品/油類：對于燃料接觸（如汽車燃油管），F(xiàn)KM + FRP-950X是理想選擇（ASTM D471油膨

濕氣/濕度：FRP-950X的膠囊化抵抗水解——套管在85°C/85%RH下1000小時后保持介電強度（>20 kV/mm）（ATH配方套管降至

UV暴露：對于戶外應用（如太陽能面板布線），在PO + FRP-950X中添加UV穩定劑（如受阻胺光穩定劑HALS）——2000小時UV暴露后（ISO 4892-3）保持柔韌性（伸長率>150%）

3.?優先考慮機械和電氣性能

耐磨性：對于高振動環境（如軌道）中的布線，使用交聯PO + FRP-950X

介電強度：對于高壓應用（如EV 400V線束），F(xiàn)RP-950X配方的PO提供>22 kV/mm——超過UL 224要求的18 kV/mm

4.?符合全球合規要求

北美：專注UL 224和VW-1——FRP-950X以最小添加量確保合規

歐盟：優先REACH（無SVHC）和EN 60695（GWIT >800°C）——FRP-950X完全合規

中國：滿足GB/T 2408-2021（無鹵）和GB 30288-2013（煙霧毒性）——FRP-950X超出兩者要求

五.?結語：技術卓越的合作之道

選擇阻燃熱縮管是一個安全關鍵決策，需要遠超產品目錄查閱的深度工作——它要求深入理解材料科學、阻燃機制和應用特定風險。我們不僅是阻燃添加劑供應商，更是您的技術合作伙伴，提供定制配方、測試支持（協助UL/VW-1/IEC認證測試，提供預測試樣品加速驗證）和供應鏈穩定性（FRP-950X年產能10,000噸，確保大批量新能源汽車或數據中心項目穩定供應）。
